如何使用简单的方法和测量工具检测电机的好坏

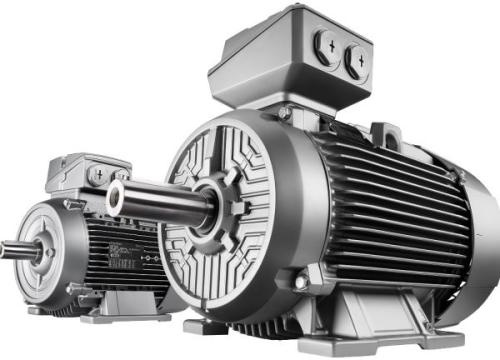

作为电气检修维护人员，是他们进场接触的电气设备，也是最基础的设备，我们怎么使用简单的方法和测量工具检测电机的好坏，我们这里讲的主要是三相电机。

“摇表都正常的情况下，测量相间阻值：将摇表的端钮L和E分别接在任意两相的接线柱上，缓慢摇动摇表，正常电机，相间阻值应该在0附近，而且任意两相间的阻值都应该是接近的。

一般情况下，在确定供电没有问题的情况下，不能启动，使用万用表打在欧姆档，红表笔接电机的一根接线柱，黑表笔接电机的另一接线柱。(在做测量判断时，最好断开电源进线，以免干扰结果)如果测的有电阻(小阻值)，说明线圈是好的;如果阻值为0，说明电机线圈短路(相间短路)。测接地，用万用表表笔一端测电机随意一个接线柱，另一端测电机的外壳如果万用表阻值是零的话，说明电机接地了(相地短路)。

用万用表没法确认的情况下，那么我们就只有使用摇表了，使用摇表前，需要做摇表的开路和短路检查。

开路检查：在摇表未接通被测电阻之前，将端钮L和E悬空，摇动手柄使发电机达到2r/s(每秒保持2圈)的额定转速，好表指针应该是指在标度尺“∞”的位置。

短路检查：将端钮L和E短接，缓慢摇动手柄，好表指针应该是指在标度尺的“0”位置。

摇表都正常的情况下，测量相间阻值：将摇表的端钮L和E分别接在任意两相的接线柱上，缓慢摇动摇表，正常电机，相间阻值应该在0附近，而且任意两相间的阻值都应该是接近的。

测量测量相地电阻：将摇表的端钮L接在相线端子上，E接在电机外壳上。摇动摇表阻值应该大于2MΩ以上，超市环境下也应该大于0.5MΩ以上，与地之间的阻值最好大于5MΩ以上。如果低于0.5Ω均是不正常的表现，即使可以使用，也用不了多久，绝缘不够。

注：㈠若相线绕组与电机外壳之间的阻值小于0.5MΩ：

①电机绕组于电机外壳绝缘不良，继续使用易损坏电机，电机易漏电。

②绕组线圈可能部分已经烧坏短路，继续使用，电机存在动力不足，或者绕组彻底烧坏。

③含水量超标等原因，容易造成电机烧坏漏电。

㈡摇表不允许长时间摇动测量阻值，因为摇表电压要高压电机额定电压，长时间测量有将电机绝缘击穿的危险，造成短路或漏电。

㈢如果电机接线端有连接片的需要断开连接片，调速电机会有稍微不同。
