介绍一种桥式起重机卷扬电机过流保护器

我国大中型冶金企业中的桥式起重机大都很陈旧，故障率高，烧毁卷扬电动机的事故时有发生。本文介绍一种桥式起重机卷扬电机过流保护器(EOCR-SS)。

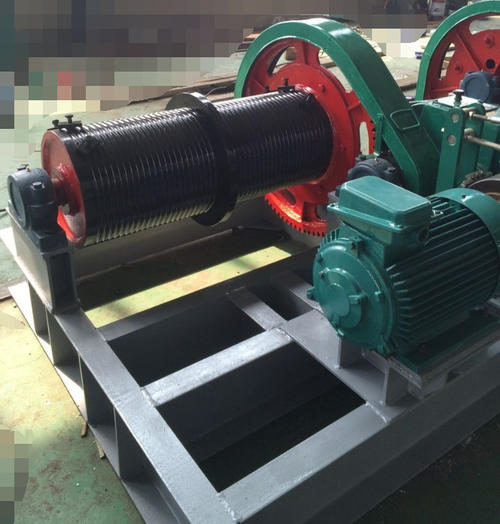

在桥式起重机中，对卷扬电动机起关键性保护作用的装置只有过电流继电器。在实际工作中，卷扬电动机启动时，瞬间电流超过电动机额定电流，加之电动机的液压制动器与电机同时加电启动时固有的不同步效应，更增大了电机启动电流，使得过电流继电器整定电流的调整往往高出电动机额定电流的几倍。如果吊车在工作中出现下列情况时极易造成损坏。

1.液压制动器故障，导致与液压制动器连锁反应的抱闸不能完全打开或抱紧;

2.人为因素造成超负荷吊运而得不到电流继电器的保护，使卷扬电动机因长时间超额定电流工作而烧毁。

本电路采用的保护器是韩国SAMWHA(三和)公司生产的、型号为EOCR-SS。该产品的电流使用范围有:05型(0.5A～5A)、30型(3A～30A)、60型(5A～60A)、100型(10A～120A)等，可根据电动机的额定电流选用，也可选05型与电流互感器配合使用。

具体参数如下：

启动延时时间:0.2s～30s内调整;

精度：电流误差±5%，时间误差±5%，

控制电压:220V、440Vl两种。

复位方式：手动复位

使用环境温度：-20℃～+70℃，

相对湿度：45%～85%，

功率损耗：<2W。

缺相保护：4秒内动作，

三相电流不平衡保护;相间电流差值不超过50%，延时8秒动作。

改装方法：

1.在隔离开关与主电路接触器之间加装一个自动空气开关，额定电流与主电路接触器相当。

2.把原卷扬机上的3个电流继电器拆下，换上两个与05型匹配的电流互感器，安装在原位置;

3.在配电箱适当位置安装EOCR—SS保护器与互感器相接，根据具体情况调整延时时间及保护器的保护电流，使稳定电流是电机额定电流的1～1.2倍。

操作：按下启动按钮ST，交流接触器KM吸合，电动机M运转工作。按下停止按钮STP，电动机M停止运转。在电动机工作中，如果出现过流、断相，通过电流互感器TA检测信号，经延时后自动切断KM线圈电压，在电动机启动时，保护器通过有效的延时便能够躲过电动机瞬间大电流，在保护器完成一次动作待故障排除后通过手动复位，电动机才能重新启动。
