步进电机的转速与脉冲信号的频率成正比

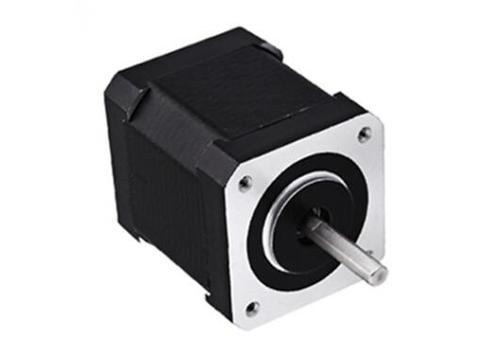

步进电机是一种作为控制用的特种电机，它的旋转是以固定的角度(称为“步距角”)一步一步运行的，其特点是没有积累误差(精度为100%)，所以广泛应用于各种开环控制。

步进电机的运行要有一电子装置进行驱动，这种装置就是步进电机驱动器，它是把控制系统发出的脉冲信号转化为步进电机的角位移，或者说，控制系统每发一个脉冲信号，通过驱动器就使步进电机旋转一步距角。所以步进电机的转速与脉冲信号的频率成正比。

控制步进脉冲信号的频率，可以对电机精确调速;控制步进脉冲的个数，可以对电机精确定位目的。步进电机通过细分驱动器的驱动，其步距角变小了，如驱动器工作在10细分状态时，其步距角只为“电机固有步距角”的十分之一，也就是说，当驱动器工作在不细分的整步状态时，控制系统每发一个步进脉冲，电机转动1.8°;而用细分驱动器工作在10细分状态时，电机只转动了0.18°，这就是细分的基本概念。细分功能完全是由驱动器靠精确控制电机的相电流所产生，与电机无关。

驱动器细分后的主要优点为：完全消除了电机的低频振荡。低频振荡是步进电机(尤其是反应式电机)的固有特性，而细分是消除它的唯一途径，如果您的步进电机有时要在共振区工作(如走圆弧)，选择细分驱动器是唯一的选择。提高了电机的输出转矩。尤其是对三相反应式电机，其力矩比不细分时提高约30-40%。提高了电机的分辨率。由于减小了步距角、提高了步距的均匀度，提高电机的分辨率是不言而喻的。

以上是步进电机的基本原理，接下来，针对步进电机驱动的设计、选型实战经验进行总结：

选择保持转矩（HOLDINGTORQUE）

保持转矩也叫静力矩，是指步进电机通电但没有转动时，定子锁住转子的力矩。由于步进电机低速运转时的力矩接近保持转矩，而步进电机的力矩随着速度的增大而快速衰减，输出功率也随速度的增大而变化，所以说保持转矩是衡量步进电机负载能力最重要的参数之一。比如，一般不加说明地讲到1N.m的步进电机，可以理解为保持转矩是1N.m。

选择相数

两相步进电机成本低，步距角最少1.8度，低速时的震动较大，高速时力矩下降快，适用于高速且对精度和平稳性要求不高的场合;三相步进电机步距角最少1.5度，振动比两相步进电机小，低速性能好于两相步进电机，最高速度比两相步进电机高百分之30至50，适用于高速且对精度和平稳性要求较高的场合;5相步进电机步距角更小，低速性能好于3相步进电机，但成本偏高，适用于中低速段且对精度和平稳性要求较高的场合。

选择步进电机

应遵循先选电机后选驱动器原则，先明确负载特性，再通过比较不同型号步进电机的静力矩和矩频曲线，找到与负载特性最匹配的步进电机;精度要求高时，应采用机械减速装置，以使电机工作在效率最高、噪音最低的状态;避免使电机工作在振动区，如若必须则通过改变电压、电流或增加阻尼的方法解决;电源电压方面，建议57电机采用直流24V-36V、86电机采用直流46V、110电机采用高于直流80V;大转动惯量负载应选择机座号较大的电机;大惯量负载、工作转速较高时，电机而应采用逐渐升频提速，以防止电机失步、减少噪音、提高停转时的定位精度;鉴于步进电机力矩一般在40Nm以下，超出此力矩范围，且运转速度大于1000RPM时，即应考虑选择伺服电机，一般交流伺服电机可正常运转于3000RPM，直流伺服电机可可正常运转于10000RPM。

选择驱动器和细分数

最好不选择整步状态，因为整步状态时振动较大;尽量选择小电流、大电感、低电压的驱动器;配用大于工作电流的驱动器、在需要低振动或高精度时配用细分型驱动器、对于大转矩电机配用高电压型驱动器，以获得良好的高速性能;在电机实际使用转速通常较高且对精度和平稳性要求不高的场合，不必选择高细分数驱动器，以便节约成本;在电机实际使用转速通常很低的条件下，应选用较大细分数，以确保运转平滑，减少振动和噪音;总之，在选择细分数时，应综合考虑电机的实际运转速度、负载力矩范围、减速器设置情况、精度要求、振动和噪音要求等。
