GIS组合电器开关拒跳故障分析与处置

GIS组合电器开关拒跳故障分析与处置

1 概况

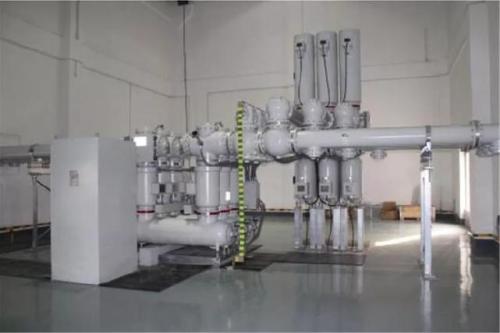

六氟化硫(SF6)气体尽缘金属全封锁组合电器(简称GIS)，是现今世界上为进步前辈的电气装备，它集断路器、电流互感器、电压互感器、接地刀、隔离刀等装备于一体，主要特点是尽缘强度高、开关室灭弧能力强、断路器断口承受电压高、占地面积小、安装轻易、运行靠得住、检修周期长，是以，在电力系统中获得普遍运用。

1989年末，我厂完成升压站220KV开关改造工程，其中两台主变压器220KV侧划分安装了由瑞典ABB公司进口的SF6 全封锁组合电器。它的开关操作回路是比力靠得住、平安，有完善闭锁功能和灵活多样控制方式，运行近10年来，从未有异常情况泛起。

2 故障情况

1998年4月22日，我厂运行人员接调剂令后跳开一号主变220KV侧开关操作时，发现开关C相拒跳，而A、B两相已靠得住地分隔，因检查故障缘由时需要把开关操作电源拉开，当重投操作电源时，发现C相突然跳开，后来也泛起过A相拒跳，是以需对一号主变220KV侧开关操作电气回路进行周全处置。

3 故障分析与处置

GIS控制跳闸功能主要由闭锁回路、跳闸回路、三相不合错误应回路等组成，由于A、B相能靠得住地跳开，说明跳闸中心继电器J2已动作，丈量外部跳C相电缆尽缘和阻值正常，即使断线三相不合错误应中心继电器J3的接点也可跳C相。那末主要是检查M点与N点之间回路或跳闸线圈Y2动作而开关本体的机械故障，为证实上述分析，采用以下方式进行检查：

• 拉开操作电源后，测M N之间直流电阻为142.1，与原始记实基底细同;

• 在M点与N点之间回路加直流电压实验，使所加直流电压从0V—开关跳闸线圈动作止，测得动作电压51V，开关已跳开，跳闸线圈动作电压与原始记实基底细同。

从实验成效看，M点与N点之间回路或跳闸线圈Y2动作而开关本体的机械无故障。至此，整个开关控制回路实验证实是无故障的，在故障部位没法查找情况下，用假设分析方式进行检查，后思疑J2中心继电器接点在C相跳闸回路未接通而致使C相未跳开，后经屡次在中控室跳、合开关，发现或A相或C相都有拒跳情况，更换该继电器后，恢复正常运行。事后经仔细检查发现柜内有多个元器件概况有细小颗粒，说明柜内元器件有老化现象。

4 几点体味

• 此次故障恰好是由于开关控制柜继电器故障酿成的，对控制柜的元器件检修不能按开关本体的检修周期15—20年来斟酌，应凭据电气二次检修有关划定、规程按排检修计划。

• 在开关控制柜内安装一小型排气风扇，由现场运行人员以便定期更换柜内空气。

• 检讨柜内防潮加热器，咨询厂家防潮加热器功率年夜小是否会影响柜内元器件的工作寿命，以便对它进行改良。

5 竣事语

由于SF6 全封锁组合电器在国内使用时间短，治理和维护经验有待堆集和提高，看广年夜同业从此提供更多更好运行维护经验和方式，提高GIS的运行靠得住性。

户外开关设备在农网的应用

黄金生孟宝泉钱建忠浙江省兰溪供电局(321100)

1　今朝农网装备运行中主要存在问题

(1)　10kV户外开关装备种类多、型号杂、个体产物质量低劣，用户选用产物存在盲目性，缺少合理性、科学性。

(2)　无人值班变电所、变电所出线申请停役、变电操作时间长。

(3)　农网改造后，农网线路质量提高了，但线路故障检修的时间仍较长。

(4)　农网配电线路的跌落式熔断器运行中经常发生越级跳闸。

2　10kV户外开关装备的选择

(1)　10kV户外断路器的选择

凡是所述的10Kv户外断路器有柱上油开关、柱上六氟化硫开关、柱上真空开关等。主要用于城乡电网10Kv线路联络线、主杆线、分支线和变电所出线及10Kv开闭所进出线等场所。断路器的作用能投切和庇护供电装备、关合短路电流。还有至今仍被普遍使用的跌落式熔断器也是一种户外断路器，其实质为断路器和隔脱离关的组合体，兼具两者的功能，不外容量较小，性能不太完善。

①跌落式熔断器：额定电流常为100～夜，大都油断路器开断容量不足，断路器的油易燃、渗漏，易酿成二次事故，为淘汰对象。

③SF6断路器：额定电流常为400A、630A。客定开断短路电流12.5kA、16kA。机械寿命额定电流动作夜量气体形成气吹灭弧，额定电流开断次数20次左右，运行维护工作量年夜，据本电网县局配电线路使用情况，该负荷开关故障率较高。

②真空、SF6负荷开关。该产物参数与真空　SF6断路器相似，区分在于负荷开关不配庇护CT，不能开断短路电流，但可以承受划定的短路电流，关合负荷电流，具有寿命长、易维护等持点。额定电流常为630A，额定短路关合电流40KA、50KA。机械寿命额定电流开断10000次以上，适合频仍操作，在选用时应优选使用。

(3)　10kV户外隔脱离关的选择。10kV户外隔脱离关主要用于隔离电路、供电线路分闸状态有较着断口，便于线路检修时变换运行方式，能靠得住地承载工作电流和短路电流，但不能分断负荷电流。产物有三极联动操作、单极操作两种形式。

3　因地制宜，合理设置装备摆设户外开关装备

(1)　无人值班变电所出线1#杆的开关装备设置装备摆设。无人值班变电所出线停役操作时间长，其缘由操作班的人员在路途化费的时间多，其次变电"五防"装配采用微机五防操作比力慢，因而偏远的变电所出线停役操作时间更长。为领会决线路检修停的矛盾，本电网兰溪局的方式：在变电所出线1#杆安装一组FZW20-12/630-16型10kV户外真空负荷开关，当10kV出线检修时，监控班凭据调剂指令、远控拉开变电所出线开关(热备用)后，线路检修人员拉开响应出线1#杆的负荷开关，即可进进检修工作。但也有单元的方式，在变电所出线1#杆安装一组10kV隔离闸刀，笔者认为其实不稳当，凭据变电防误操作要求"拉开闸刀前应核实响应开关确在断开位置"，而出线1#杆拉开闸刀时没法确认变电所内出线开关状态，故轻易发生误拉闸刀，是以，出线1#杆设置装备摆设负荷开关较为合适。

(2)　主干线开关装备的设置装备摆设。农网配电线路开关装备的设置装备摆设同变电所有关，变电所的设计应按原电力部农电司提出的"小容量、密布点、短半径"的建设原则，变电所10kV出线供电半径一般不跨越15km，供电负荷夜，操作频仍，对开关装备性能要求高。今朝生产的ZW8-12/630型户外真空断路器带有隔离闸刀与断路器联动，具有防误拉、合闸刀功能，使用后故障较多，故在选购时要慎重。还有带有远控装配的断路器，一些单元安装后，由于日常平凡该开关需操作的次数很少，所以产物的优越性不较着。

单电源合闸操作的联络开关：适用变电所10kV出线供电负荷集中，线路密集的区域，即在出线中途装一组三级联动隔离闸刀，每条出线尾端运用联络开关"手拉手"，日常平凡开环运行。当线路发生故障时，接开出线中途闸刀，末段线路经联络开关闭环运行，便于线路故障点的寻觅和缩小停电面积。联络开关可选结构简单、操作利便、价格廉价的真空负荷开关。如FZW20/630-16型。

(3)　分支线开关装备的设置。分支线开关装备的设置原则：当分支线有故障应不影响主杆线的正常运行，尽量使主杆线少停电。今朝农网的配变和小容量的分支线几呼全数采用跌落式熔断器。对分支线的庇护还有一种新产物即：带切负荷灭弧装配的跌落式熔断器可替换线路器操作，但使用后故障率很高，今朝用户很少使用。一般分支线供电负荷跨越560kVA的线路不宜安装跌落式熔断器，应采用断路器庇护。分支线可选用一台具有过流庇护功能的真空断路器和一组单极操作的隔离闸刀同时配合使用，当分支线发生故障时能实时分闸，同时有较着断开点，便于分支线的日常检修。
